掘进台车电路线怎么接？

2026-05-28 10:55:28 来源：百科详解阅读：

　　掘进台车电路接线是设备安装维护中的关键操作。与普通电气接线不同，矿井环境要求严格遵循防爆电气规范。掌握正确的接线方法，是保障设备与人身安全的基础。

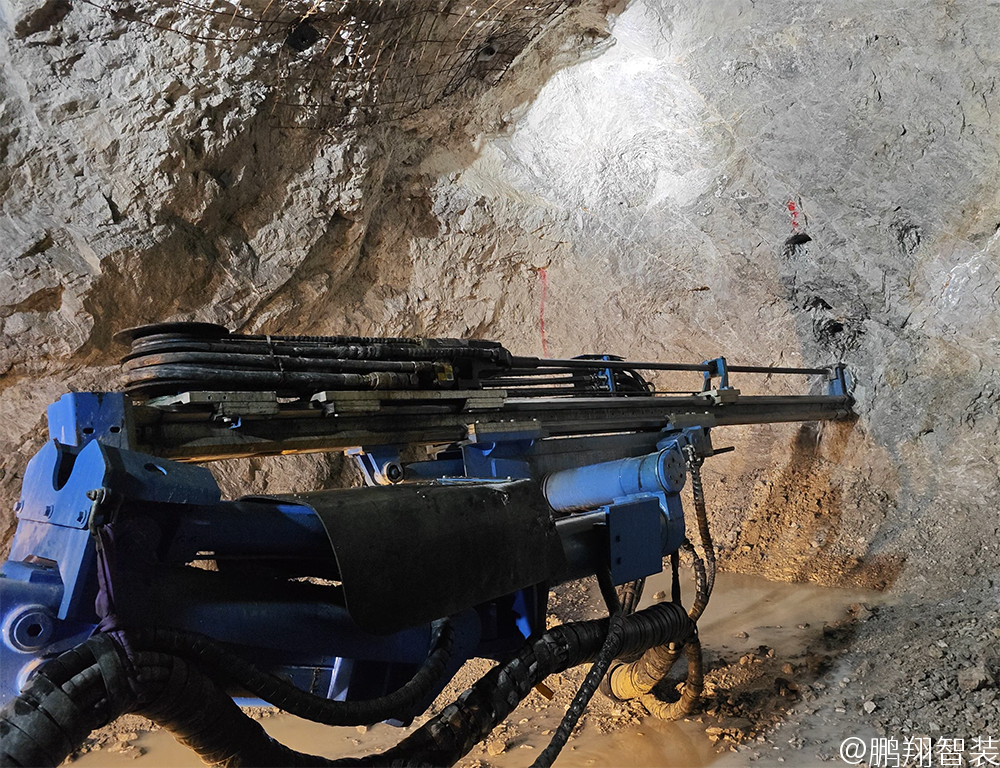

十大正规体育平台

　　一、系统构成速览

　　掘进台车电气系统分为主回路(AC 660V/1140V)和控制回路(AC 220V、DC 24V)。核心部件包括隔爆电控箱、防爆操作箱及各类传感器。接线作业全部在电控箱接线腔内完成。

　　二、接线前必做检查

　　断电挂牌：断开上级馈电开关，挂“禁止合闸”警示牌

　　验电放电：用验电器验证进线无电，并对地放电

　　瓦斯检测：确认作业面瓦斯浓度在安全阈值内

　　接地确认：台车车体与巷道接地网连接，接地电阻≤2Ω

　　三、主回路接线步骤

　　选用矿用屏蔽橡套电缆，截面积根据电机功率匹配(如160kW电机用70mm²以上电缆)。

　　电缆引入：电缆通过引入装置进入接线腔，密封圈与电缆外径紧密配合，压紧螺母拧紧后用手拉电缆不应窜动——这是保持隔爆性能的关键。

　　相线连接：将芯线接入接线端子(标识U、V、W及PE)。相序必须正确，错误相序会导致油泵反转、液压系统无法建压。

　　接地连接：接地芯线单独接入接地端子，截面积不小于相线的一半。内外接地螺栓均须可靠连接。

　　四、控制回路接线要点

　　控制回路以PLC控制器为核心，电压等级为DC 24V。接线时注意：

　　本安电路(蓝色标识端子)与非本安电路保持间距，不得混接

　　急停按钮：必须接常闭触点，接错会导致急停失效

　　线号标识：每根线芯套号码管，对照原理图逐芯核对

　　操作箱与电控箱之间通过多芯控制电缆连接。常见错误包括自锁触点接反(电机无法保持运行)、传感器信号线接反等。

　　五、接线后校验

　　接线完成后送电前，必须测量绝缘电阻：主回路对地绝缘不应低于1MΩ。

　　送电后检查：

　　电压表显示正常

　　相序继电器指示灯正确

　　各急停按钮功能正常

　　电机转向正确(若反转，对调任意两相进线)

　　六、安全红线

　　严禁带电开盖接线

　　接线腔内不得遗留工具或多余线头

　　密封圈不得切割使用，电缆外护套必须进入接线腔5-10mm

　　必须由持证电工操作

　　遵循以上流程，让规范接线成为掘进台车安全运行的第一道防线。
