在地下矿山和隧道掘进工程中，很多人把注意力都放在凿岩机的冲击功率、钻臂的灵活性上，却往往忽略了一个“小角色”——夹钳器。

　　但懂行的人都知道，夹钳器出问题，整台掘进台车就得停工。没有它，钻杆接不上、卸不下，再好的凿岩机也只能干瞪眼。

　　今天咱们就来深入聊聊，掘进台车夹钳器到底是怎么工作的。

　　一、夹钳器是干什么的?

　　先说最直白的答案：夹钳器就是掘进台车上负责“握住”钻杆的装置。

　　它的核心任务有两个：

　　1. 辅助接杆：当钻孔深度超过单根钻杆长度时，需要接第二根、第三根钻杆。夹钳器负责把下方的钻杆牢牢固定住，让动力头能把新钻杆拧上去。

　　2. 辅助卸杆：钻孔完成后，需要把钻杆一根根卸下来。夹钳器再次“出手”，固定住钻杆，动力头反转，把螺纹连接松开。

　　简单来说，夹钳器就是掘进台车的“第三只手”——没有它，接杆卸杆全靠人力，效率低不说，安全性也大打折扣。

　　二、夹钳器的核心结构长什么样?

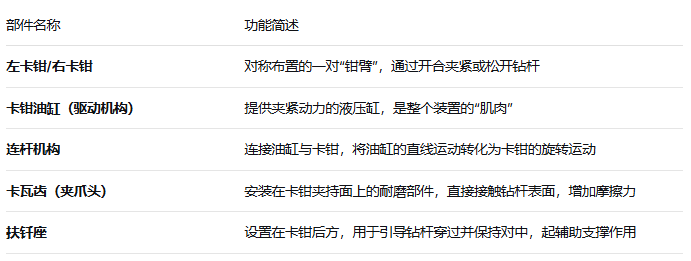

　　一套标准的夹钳器，主要由以下几个核心部件组成：

　　从外观上看，左卡钳和右卡钳对称安装在固定底板上，可以绕各自的转轴旋转。两个卡钳的一端是夹持部(负责“抓”钻杆)，另一端则通过连杆与油缸连接——这正是夹钳器实现同步开合的关键设计。

　　三、夹钳器工作原理：一个动作，两个结果

　　一句话总结：油缸推→夹钳松，油缸拉→夹钳紧。

　　具体来说，整个工作过程是这样的：

　　步骤1：油缸动作(提供动力)

　　卡钳油缸收到液压系统的指令，活塞杆开始运动。这个油缸通常布置在两个卡钳的中间位置，是整个机构的动力源。

　　步骤2：连杆传动(转换运动)

　　油缸的活塞杆端部连接着一个滑动轴(或油缸销)，左右两个连杆的一端铰接在这个滑动轴上，另一端分别与左、右卡钳的尾部铰接。

　　当油缸活塞杆伸出时：滑动轴向前运动，通过连杆推动左、右卡钳的尾部向外张开 → 卡钳的夹持部跟着张开 → 松开钻杆

　　当油缸活塞杆缩回时：滑动轴向后运动，通过连杆拉动左、右卡钳的尾部向内收拢 → 卡钳的夹持部跟着闭合 → 夹紧钻杆

　　步骤3：夹紧固定(执行任务)

　　当卡钳闭合时，夹持面上的卡瓦齿紧紧贴合在钻杆的外周表面，产生足够的摩擦力，将钻杆牢牢固定住。这时，掘进台车的动力头就可以安全地进行旋转接卸杆操作了。

　　关键设计：同步性

　　好的夹钳器，左右两个卡钳一定是同步开合的。因为采用同一个油缸通过连杆机构同时驱动两侧卡钳，保证了动作的一致性，不会出现“一边先动、一边后动”的偏斜问题。

　　四、一个容易被忽视的细节：扶钎座

　　很多人以为夹钳器就是两个卡钳，但实际上，还有一个部件同样重要——扶钎座。

　　扶钎座固定在后底板上，上面开有供钻杆穿过的通孔。它的作用是：

　　导向对中：保证钻杆穿过时处于正确位置，左、右卡钳闭合时形成的夹持空间与扶钎座通孔保持同心

　　减震支撑：扶钎座内部通常装有橡胶衬套或减震垫，吸收钻孔过程中的冲击和振动

　　可以这样理解：扶钎座负责“扶住”，夹钳器负责“夹紧”，两者配合，才能保证钻杆在接卸过程中既稳又准。

　　五、夹钳器的维护要点

　　夹钳器虽然结构不算复杂，但它在恶劣的井下环境中工作，故障率并不低。以下是几个常见问题及维护要点：

　　1. 卡瓦齿磨损

　　卡瓦齿直接接触钻杆，是易损件中的易损件。磨损后夹紧力下降，钻杆会打滑。好消息是，好的夹钳器设计允许单独更换卡瓦齿(夹爪头)，不用换整个卡钳，大大降低了使用成本。

　　2. 不同步

　　长期使用后，如果连杆、销轴磨损，可能出现左右卡钳开合不同步的问题，这会影响夹持精度。定期检查连杆铰接点的磨损情况是关键。

　　3. 对中偏差

　　如果夹持空间与扶钎座通孔不再同心，会导致钻杆受弯，甚至损坏螺纹。安装和维修后一定要做对中校准。

　　4. 液压系统泄漏

　　卡钳油缸的密封件老化会导致夹紧力不足。定期检查液压管路和油缸密封状况。

　　写在最后

　　回到最初的问题：掘进台车夹钳器的工作原理是什么?

　　其实可以概括为一句话：液压油缸通过连杆机构驱动左右卡钳同步开合，实现对钻杆的抱紧与松开，配合扶钎座完成钻杆的精确对中和稳定固定，从而安全高效地完成接杆和卸杆作业。

　　这个看似不起眼的装置，是掘进台车实现连续钻孔作业的关键保障。没有它，每钻完一根杆就要停下来人工接卸，效率至少降低一半以上。

　　所以，下次考察掘进台车时，不妨多问一句：“你们的夹钳器，是单油缸同步驱动的吗?卡瓦齿能单独更换吗?”——这两个问题，能帮你快速判断这台设备的细节设计功底。
